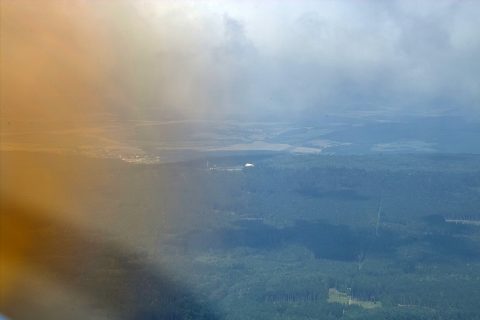

V sobotu 6.8.2011 jsem byl na vyhlídkovém letu nad západním okolí Prahy a tak mi neunikla ani bývalá PVOS základna v Brdech, přezdívaná Klondajk.
Základna byla postavena počátkem 80. let 20. století (uvedení do bojové pohotovosti v roce 1985) a byl tam umístěn tříkanálový protiletadlový raketový systém S-200, v kódu NATO přezdívaný SA-5 Gammon (dislokovány zde byly tři protiletadlové raketové oddíly - 17., 18. a 19. plro spadající pod 71. plrb). Jedná se o systém dlouhého dosahu určený pro ničení vzdušných prostředků nepřítele v podmínkách aktivního i pasivního rušení. Dosah se pohybuje dle verze od 150 do 300km a dosah ve výšce od 20 do téměř 41km.
Pro zajímavost PLŘS měří na délku téměř 11m, průměr je 86cm (bez řídících ploch) a váží buď 7100 nebo 8000kg (dle verze) a má dvoustupňový motor (první stupeň je poháněn tuhým palivem, druhý stupeň využívá kapalné palivo s okysličovadlem). Bojová hlavice váží 217kg a střela letí rychlostí přesahující 4M.

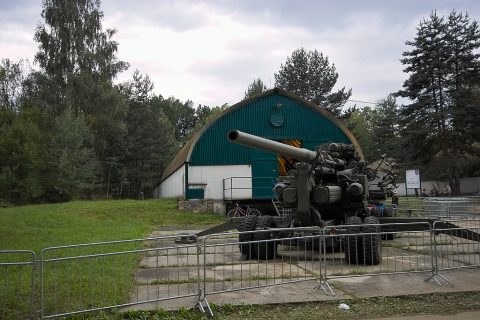

Střelu mám vyfocenou (VHÚ v Lešanech), jedná se o tento článek, resp. příslušné foto je zde.
Systém sestává z následujících částí:
- stanoviště řízení a velení K-9M
- naváděcí radiolokátor 5N62V
- anténní systém K-1V
- kontrolní věžička K-7 sloužící pro nastavení radaru 5N62
- přístrojová kabina K-2V
- PLŘS 5V21V (5V28)
- kabina přípravy startu K-3V
- odpalovací zařízení 5P72V
- nabíjecí zařízení 5Ju24M
Tři vysoké rampy s nájezdy viditelné na fotografiích sloužily pro naváděcí radiolokátory 5N62V a ke každé byl přiřazen systém šesti odpalovacích zařízení 5P72V. Celkem tedy bylo připraveno (nebo spíše mohlo být připraveno) 18 střel.
Pro vyhledání cílů sloužil radar P-14 ve spojení s radiolokačním výškoměrem PRV-17. Cíle mohly být i dodávány z automatizovaného systému velení (ASV) SENĚŽ-E přes radioreléový spoj 5Ja62 Cykloida. Velitelské stanoviště 71. plrb sídlilo v Drnově u Slaného.
Z části základny je dnes fotovoltaická elektrárna.
Detailní popis je možné najít zde a popis podobné základny u Rapotic u Brna (s dvoukanálovým PLRK S-200) zde.
Pokud byste si chtěli vyzkoušet střelbu systémem S-200, je k dispozici výborný SAM simulátor a zde je možné se podívat na video - jedná se o sestřel dvou F-14 nukleární střelou 5V28N (V880N).
Sigma SD10 a Sigma 24-70/2,8. Na kvalitu fotografií moc nehleďte, slouží pouze pro dokumentační účely :-)

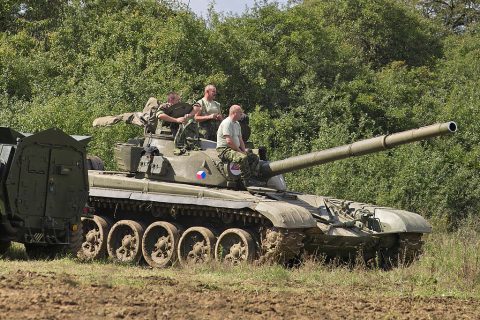

Tankový den ve VHÚ Lešany 1.9.2007. Sigma SD10 + Sigma 10-20/4-5,6 a Sigma 24-70/2,8 a Sigma 70-200/2,8.

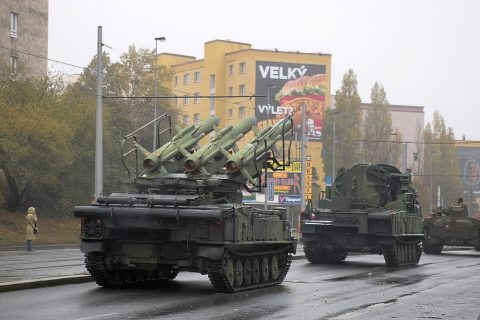

Vojenská přehlídka v Praze 28.10.2008. Sigma SD10 + 24-70/2,8 a 70-200/2,8, počasí bylo jaké bylo, takže i přes ISO400 vycházely poměrně dlouhé časy, což se na fotografiích podepsalo. Člověk si holt počasí nevybere :-).
