Něco málo k Pentaconu 500/5,6. Nic moc, ale když už jsem ho měl, tak si zmínku zaslouží :-). Objektiv má preset clonu - což znamená, že clona jde plynule a nastaví se doraz, přes který nejde zvyšovat. Clona je tuším 15 lamelová.

Nějaké testovací výcvaky z MTO1000/10.

A s 2x telekonvertorem.

Rozhodl jsem se vyzkoušet zajímavý objektiv Meopta Stigmar TVX 50/0,75. Díky extrémní světelnosti se naskýtá jeho použití na astrofoto ve spojení s kamerami s malými snímači obrazu.

Objektiv nemá clonu a byl původně určen ke snímání rentgenových snímků, jako záznamové zařízení sloužil vidikon. Vzhledem k extrémní světelnosti a stáří objektivu 20let+ od něj nečekám žádné zázraky. A zároveň se dá očekávat i VELMI malá hloubka ostrosti.

Jako snímací zařízení jsem použil poněkud netradiční kameru, a sice stacionární průmyslový snímač čárových kódů Datalogic Matrix 400, což je ČB kamera s rozlišením 1600x1200.

Objektiv postrádá i ostřící mechanismus, zaostřoval jsem proto ručně posuvem snímaného objektu.

Použitý snímač čárových kódů používá objektivy s C-mount závitem, který však objektiv nemá a jeho zadní část s poslední čočkou je větší než je průměr C-mount. Proto byla zadní čočka objektivu vzdálena asi 1cm od snímače obrazu, což může zkreslovat výsledky - původní zařízení pro snímání rentgenových snímků bylo navrženo s pevným zaostřením a zadní čočka objektivu byla napláclá skoro až na snímací část vidikonu.

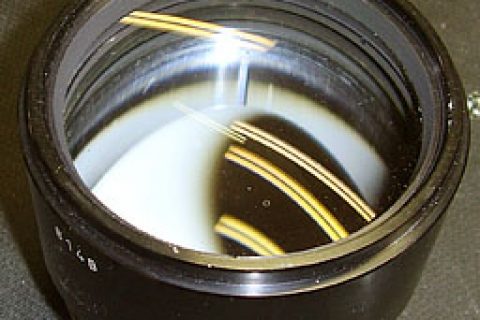

Objektiv vypadá takto:

Objektiv je možné rozebrat na dvě části pouhým vyšroubování zadní skupiny čoček:

A nyní se dostáváme k testu objektivu, takto vypadala testovací sestava:

A samotná kamera:

Detail snímače obrazu:

Všimněte si dvou LED nahoře a dole - tyto mají zajímavou funkci. Protože kamera používá manuálně ostřené objektivy, jde snímač přepnout do zaostřovacího režimu, kdy tyto dvě modré LED promítají objektivem na horní a sponí hranici zorného pole takové dva obrazce, jsou to takové kosočtverce přeškrtnuté lomenou tmavou čárou (ne, není to známý sprostý znak :-)) a pro počáteční nastavení točíme ostřícím kroužkem objektivu, dokud nemáme tyto obrazce ostře zobrazeny. Pro přesné nastavení zaostření ale slouží konfigurační software, který umožňuje zobrazit jednu řádku snímače v reálném čase ve formě sloupcového grafu, kde na ose x je pozice pixelu v řádku a na ose y je hodnota konrétního pixelu.

Pro test jsem použil testovací kartu, na které byl natisklý čárový kód:

Snímač používá interní osvětlovací jednotku, která je umístěna kolem objektivu, vzhledem k velikosti tohoto objektivu ji ale z pochopitelných důvodů nebylo možno použít. Je možné použít i externí osvětlovací jednotky připojené ke snímači, ale žádnou takovou jsem neměl k dispozici.

Pro osvětlení jsem tedy použil baterku Romisen RC-K4 s Cree modulem (ano, je to ta z dealextreme, kterou přinesl Ježíšek z Hong-Kongu :-))

A nyní výsledky - ano, dle očekávání se mi při testu na plnou díru udělalo nevolno. Objektiv jsem tedy ještě zaclonil na 4 a 2cm. U všech snímků jsem parametry kamery nastavil aby to bylo tak nějak, šlo jen o kresbu objektivu.

Zde je test s osvětlením baterkou (na klik plné rozlišení z kamery):

Bez clony:

Clona 4cm:

Clona 2cm:

A nakonec test bez osvětlení, zesílení kamery bylo vysoké, proto ten šům:

Bez clony:

Clona 4cm:

Clona 2cm:

Závěr z testů je asi takový, že na hvězdy to s největší pravděpodobností bude stát za ho.... Zacloněním se ztrácí výhoda vysoké světelnosti, ale stejně to někdy vyzkouším :-)).

Jelikož mi po opravě S3Pro konečně dorazila redukce pro M42 objektivy s optickým členem, která umožňuje zaostřit na nekonečno (z ebaye asi za 230Kč, ceny se tam pohybují asi od 5-40USD, přičemž to vypadá, že všechny redukce jsou stejné, ale raději jsem nevolil úplně nejlevnější variantu a zase ne moc drahou, aby v případě, že by byla na ho... nebyla ztráta velká, v přepočtu 230Kč se tak ukázalo optimální). Pro zajímavost u nás prodávaná redukce Hama v ceně přes 1000Kč je to samé jen s popisem Hama.

První dojem z redukce byl katastrofální, zaostřil jsem na nekonečno (na plnou díru), zmáčknu spoušť a vylezlo něco nechutného, co se nedá ani nazvat fotkou, totální mlha, bez kontrastu, prostě hnus, až se mi udělalo nevolno. Naštěstí S3Pro disponuje funkcí live view, tak jsem se místo matnice rozhodl pro zaostření použít tuto funkci (standardní matnice totiž nemá žádné zaostřovací pomůcky jako mikrorastr nebo klíny, takže přesné zaostření s ní není možné). Výsledkem bylo zjištění, že zaostřené nekonečno je malý kousíček před značkou nekonečno na objektivu, výrobce redukce si tak nechává rezervu, aby bylo skutečně možné zaostřit na nekonečno se všemi objektivy a jsou tak vzaty v úvahu případné tolerance při výrobě redukce.

A zde máme výřezy z obrazu pro všechny M42 objektivy, které vlastním (zvolil jsem test při clonách od plné díry do max. f/11 s krokem 1EV), kromě Carl Zeiss Jena Pancolaru 50/1,8 a Tessaru 50/2,8, u kterých je třeba opravit mechanismus clony. Bohužel s neCPU objektivy S3Pro neměří expozici, tak jsem ji nastavil, aby to na displeji foťáku vypadalo rozumně, bohužel jsem ale nekoukl na histogram a fotky byly o dost podexponované, proto ten maxišum, navíc ve vzduchu byl jakýsi opar (fotil jsem ze Zličína směrem na Letiště Ruzyně, tedy něco přes 4km vzdušnou čarou). Všechny fotky mají stejně nastavené doostření a jsou to stejné výřezy 1:1.

Navíc mě překvapila neostrost u Flektogonu 35/2,4. Co jsem s ním fotil na SD10, tak byl ostrý normálně, asi jsem špatně zaostřil. Jakmile čas dovolí, tak test zopakuji.

S touto redukcí a objektivem Pentacon 50/1,8 jsem fotil i noční kytky.

Pentacon 29/2,8:
